防护等级: | IP65 |
光源功率: | 12(W) |
电压: | 220(V) |
主要适用范围: | 直升机停机坪 |
测量对象: | 风 |
测量范围: | 360 |
精确度: | 99.98 |
类型: | 风向标 |
使用环境要求: | 温度、湿度、光照、光合辐射、CO2浓度、土温、土湿、风向 |
执行质量标准: | 普标 |
结构型式: | 分立式 |
品牌: | 满顺 |
型号: | MC-FXB |
加工定制: | 是 |

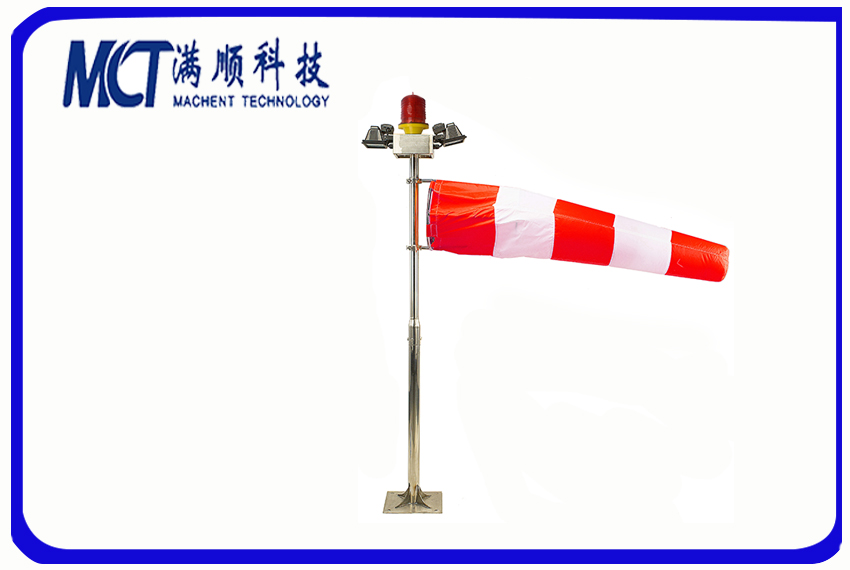

直升机场风向标为照明型风向标,是各类机场观测风力和风向的标志物,可在白天和夜间使用。
在最顶部安装了一盏LED光源红色障碍灯,在夜间为飞行员提供障碍物提示。
在标杆上部安装了一个轻重量不锈钢风袋框架和一个可360度水平方向的轴承旋转机构。
风袋框架内侧安装了一只防水的LED射灯,随风袋转动,直接照亮风袋,不再是老式的外部泛光照明,有效降低功耗,杜绝眩光。
在风袋框架上安装了一个风袋(风袋为耐腐蚀、耐高温的尼龙抗UV材料制成,使用寿命长。颜色为红(橙)白相间,分为五段,起始段为红(橙)色。)根据标杆的总高不同风袋尺寸分为三种:
1#口径直径为300mm,小端走径为150mm,长为1.2m
2#口径直径为600mm,小端走径为300mm,长为2.4m
3#口径直径为900mm,小端走径为450mm,长为3.6m
风袋的选配方式:4米以下选用1#风袋;4米~6米一般选用2#风袋,高度大于6米的风向标可以选用3#风袋。
标杆支架及基础部分:均为SUS304不锈钢材料制造。风向标志总高可为2m、3m、4m、5m 、6m或根据需要;当总高大于9米时,为了增加稳固性可配装拉线。风向标高度大于4米时可选择带铰链底盘,便于安装竖立。 设计规范
产品符合美国联邦航空局(FAA)的咨询通告AC150/5345-27C,L-806及国际民航组织(ICAO)机场设计手册第四部分的规范。
最大设计风速为260km/h,但风速过高或紫外线强度过高的地区将会缩短风袋的使用寿命。底部接线,提供2.5mm 导线端子。
